Un mercedes sprinter 4×4 off road pour les baroudeurs à la recherche d’un luxueux off-road pour affronter le grand froid.
Un mercedes sprinter 4×4 off-road
Dans un de nos articles de blog https://www.campycamper.com/nos-realisations/conversion-campy-camper/ , nous évoquions l’importance de la conception d’un projet. Premièrement notre souhait est de restituer l’univers de nos clients à bord du véhicule qui les conduira vers de nouvelles aventures. Avec Anne et Florent, cette étape fut un enchantement. A la fois complices et indépendants, ils ont travaillé sur l’étude d’un premier visuel . Avec probablement quelques cafés et nuits blanches, ils nous ont transmis une ébauche très détaillée. Ensuite nous avons fixé une première rencontre qui durera une journée. Hélas, une seule réunion ne suffira pas à passer tout en revue. Par bonheur, cet échange aboutira sur un dialogue constructif et un devis d’aménagement du mercedes Sprinter 4×4 off-road validé!
La genese d’un projet commence par un rêve
LA CONCEPTION D’UN AMÈNAGEMENT MERCEDES SPRINTER 4×4 OFF-ROAD
La conception vise à donner une vue d’ensemble du projet d’un aménagment. Aussi elle nous permettra de passer des rêves à l’initiative du projet. Afin d’harmoniser les idées, les processus et les résultats attendus par nos clients, nous envisageons les différentes étapes de la réalisations au sein de nos équipes, des fournisseurs et des intervenants.
CAHIER DES CHARGES AMENAGEMENT MERCEDES SPRINTER 4×4 OFF-ROAD
VEHICULE MERCEDES SPRINTER W907 4×4 L3H2 version 3.5T.
D’un coté, nous avons les attentes de nos clients et d’un autres des contraintes (poids et normes) imposées pour obtenir la fameuse et incontournable homologation. de la conversion VASP CARAVANE. La quête du Graal….pour notre mercedes sprinter 4×4 off-road.
Une ébauche très précise des besoins d’Anne et Florent qui nous permettra d’avancer sereinement
OPTIMISATION EXTERIEUR MERCEDES SPRINTER 4×4:
Nouvelles jantes avec pneus
Plaques de protection sous le véhicule
Echelle
Panneaux photovoltaïques avec passe-câbles
Spot à l’arrière du véhicule
INTERIEUR SPRINTER:
réservoir eau propre accessible par la soute
Fixation panneaux d’habillage par inserts filetés + boulons avec coupelles pour démontage en cas de problème ou pour repasser des câbles
LA REALISATION D’UN AMÈNAGEMENT MERCEDES SPRINTER 4×4 OFF-ROAD:

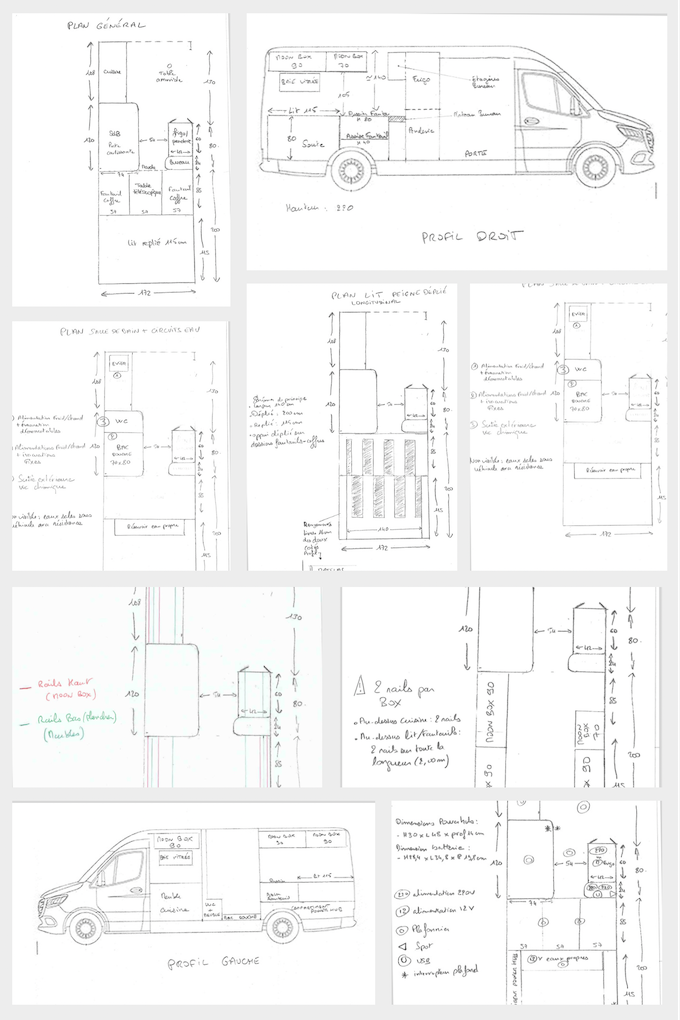

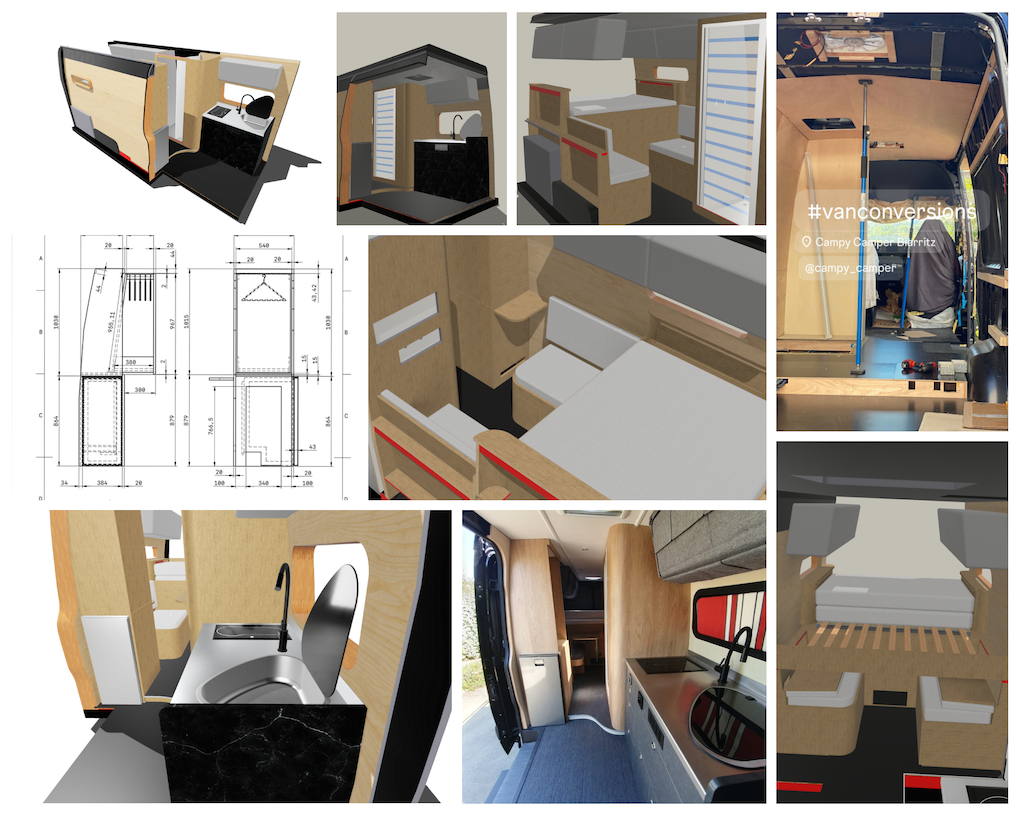

Plan et modélisation 3D et travaux
PREPARATION DU MERCEDES SPRINTER 4×4 OFF-ROAD
Dans un premier temps la préparation de la cellule interieur du mercedes sprinter 4×4 commencera par un dégraissage complet de la tôle et armature pour la pose de l’isolation ARMAFLEX AF 32 mm.
et des travaux de carosserie pour la pose:
3 lanterneaux : 2 modèles Ar et Av Fiamma turbovent Prem , 1 modèle Bay Car pour la salle de bain
pose de 2 Side Half-slider Bunk Window 700×240
1 bunk window cuisine 700×400
bouche aération cuisine
ÉQUIPEMENT ÉLECTRIQUE
LE POWERHUB D’ECOFLOW
Le PowerHub d’Ecoflow est l’unité centrale du système. Par exemple il est monté dans le garage coté latéral gauche en gardant le maximum d’aération. Premièrement, il concentre en entrée les fonctions de charge et gestion des batteries Ecoflow. Deuxièmenet, il a en « entrée », une charge alternateur, plusieurs panneaux solaires et des prises AC (courant alternatif). De surcroit, en sortie il alimente un panneau de distribution 220v et 12V qui alimente le réseau de la cellule du fourgon. De surcroit, il est piloté par un écran de contrôle et/ou une application smartphone qui permet de contrôler la consommation, de déclencher ou d’éteindre des appareils. Les circuits électriques sont en 12 V (dont prises USB) et 220 V : voir schéma implantation

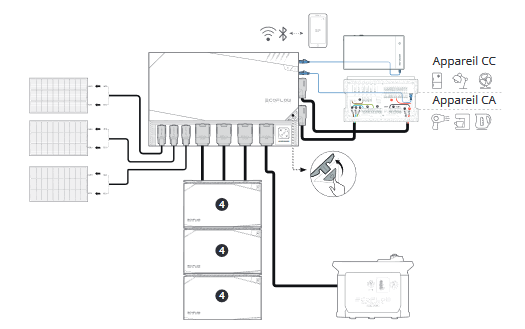

schéma d’implantation du Powerhub d’Ecoflow
CIRCUIT D’EAU
THERMO BOX EVO WEBASTO
A priori, c’est le confort tout de suite grâce à un seul système pour la production d’eau chaude et d’air chaud instantanée. Donc l’eau chaude est disponible en moins de 5 min. Certainement le système le plus compact du marché pour ses fonctionnalités. Étant donné que l’intégration du chauffage pompe se fait sous le van, l’échangeur et chauffage air étant à l’intérieur, on utilise la carburant diesel du van. Bref notons ici la faible consommation de 0.22 à 0.62 l/h et le rendement de 1.8 à 5kw.

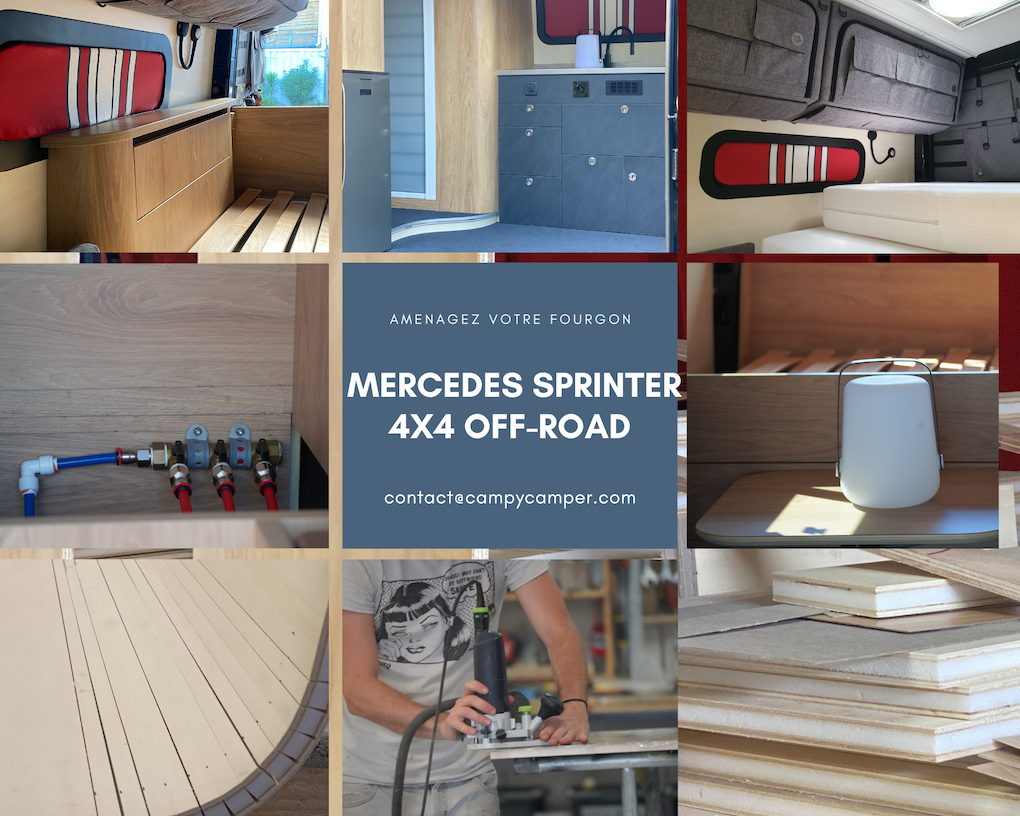

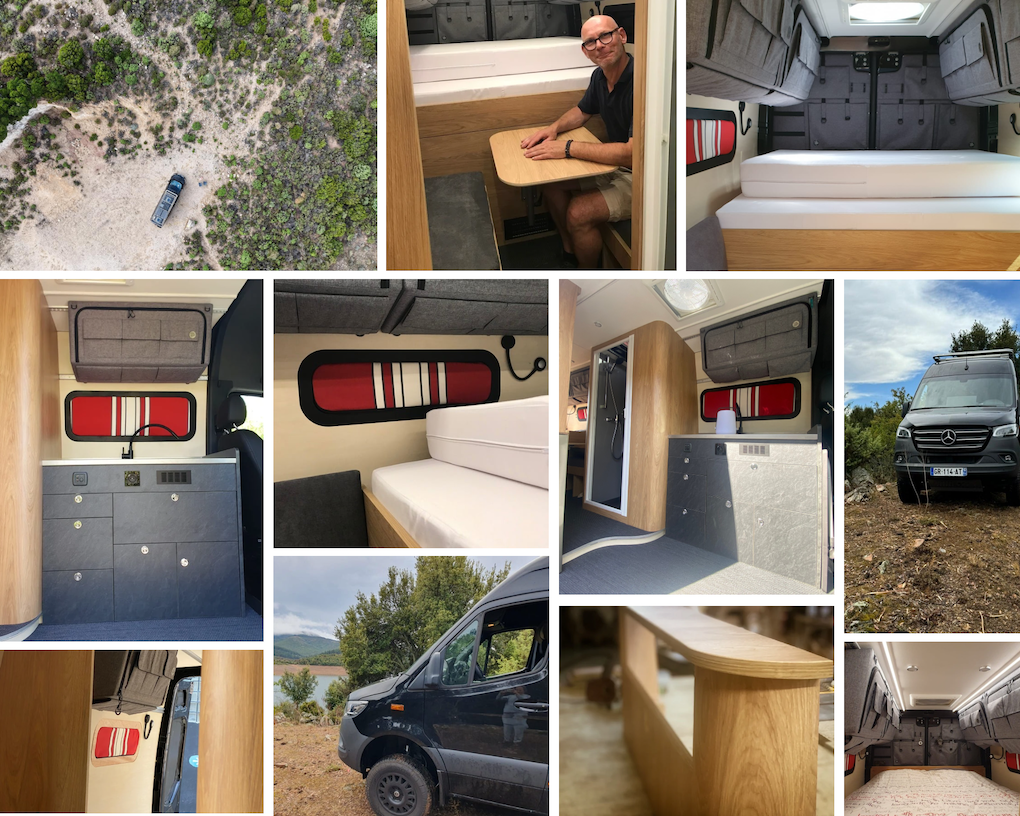

AMENAGEMENT INTÉRIEUR DU MERCEDES SPRINTER 4×4 OFF-ROAD
MOBILIER
ÉQUIPEMENT CUISINE
Eclairage avec interrupteurs : spots plafonds + spot salle de bain + liseuses lit + spot cuisine + spot bureau + éclairage soute
Cloisons fixes habillage étanche pour la salle de bain avec bac à douche 70×80, mitigeur, ensemble lavabo ACDC, WC Thetford avec sortie sur extérieur pour vidange. Porte coulissante.
Réservoir eaux usés sous le véhicule avec tirette pour vidange facile + résistance électrique (isolation Armaflex). Jauge de niveau.
Réservoir eau propre sous le lit au fond de la sou te avec trappe pour accéder et le retirer. Remplissage avec nable à l’extérieur. Jauge de niveau.
Coffres fixes de chaque coté sous le lit pouvant accueillir Powerhub + batterie de Ecoflow + goulottes de rangement 15 cm environ de chaque coté du lit
Sommier amovible lit peigne longitudinal 200×140 => 140×115 avec matelas bultex pour BZ
Murs et sol équipés de rails AERO pour la fixation des MOON box, du meuble cuisine et du meuble bureau-frigo-penderie : voir schéma implantation
Meuble cuisine avec tiroirs, évier et plaque induction amovible donc « débranchable » : raccords pour l’eau et prises 220 V pour la plaque et le four. Utilisation de profilés alu pour assurer la rigidité et la solidité ?
Meuble bureau-frigo-penderie « débranchable » : prises 220V pour le frigo (12V ?) et 2 pour le bureau, prise USB pour le bureau
Deux fauteuil coffres au pied du lit avec coussins sur mesure Jean VIER
Table avec pied télescopique au pied du lit
Tiroir sur glissière pour la soute
Moustiquaire sur porte latérale Carbest
Moustiquaire sur portes arrières Carbest
Moon organizer sur portes arrières
BESOINS DU MERCEDES SPRINTER:
Eau – Confort : eau chaude et froide capacité 100L
